Анализ изоляции в широком диапазоне

Измеритель сопротивления изоляции Sonel MIC-15K1 предназначен для измерения сопротивления изоляцииu электроэнергетических объектов, в том числе: одно и многожильные кабели, трансформаторы, электродвигатели и генераторы, конденсаторы, выключатели и другое оборудование электрических подстанций. Прибор особенно рекомендуется для измерений в зонах с очень высокими электромагнитными помехами, например, на электрических станциях 1200 кВ переменного или 500 кВ постоянного напряжения. Благодаря измерительному напряжению 15 кВ (в соответствии с руководящими принципами стандартов ANSI/NETA ATS-2009 TABELE 100.1), измеритель можно использовать на объектах с номинальным напряжением выше 34,5 кВ.

MIC-15k1 - это чрезвычайно современное, эргономичное устройство с интуитивно понятным управлением. Он удовлетворит даже самых требовательных профессионалов в наиболее сложных условиях работы с большими помехами там, где другие измерители будут бесполезны.

Особенности

Индикатор частичных разрядов PDI.
Диагностика изоляционных систем на основе стандартных измерений IR, DAR, PI, SV, RT, DD.
Проверка электрической прочности испытуемого объекта - определение напряжения пробоя.
Высокая устойчивость к электромагнитным помехам гарантирует бесперебойную работу на станциях и вблизи высоковольтных линий электропередачи (даже до 1200 кВ переменного и 800 кВ постоянного напряжения).
Функция плавного нарастания напряжения с течением времени (RT) позволит определить наличие частичных разрядов внутри объекта и провести сегментарный поиск места их возникновения.
Мощный (около 150 Вт) инвертор позволяет дожечь дефектную изоляцию кабеля, облегчая обнаружение места короткого замыкания в кабеле и проводах:
- визуально (если силовой кабель виден по всей длине),
- при использовании рефлектометрических методов, приемника сейсмо-акустических волн или метода измерения падения напряжения с помощью рамки A (если кабель подземный).
Совместимость с внешним программным обеспечением.

Применение

Измеритель MIC-15k1 предназначен для измерения сопротивления изоляцииi электроэнергетических объектов, то есть:

одно- и многожильных кабелей,
трансформаторов,
электродвигателей и генераторов,
конденсаторов, выключателей и другого оборудования электрических станций.

Он особенно рекомендуется для выполнения измерений в зонах, где возникают очень сильные электромагнитные помехи, например, на силовых электрических подстанциях 1200 кВ переменного или 800 кВ постоянного напряжения. Благодаря измерительному напряжению 15 кВ (в соответствии с руководящими принципами стандартов ANSI/NETA ATS-2009 TABELE 100.1), прибор можно использовать для измерения объектов с номинальным напряжением выше 34,5 кВ.

Возможности прибора

Высокоэффективный высоковольтный инвертор HV с измерительным напряжением 15 кВ и током до 10 мА, позволяет измерять сопротивление изоляции до значения 40 ТОм. Достижение такого результата делает измеритель непревзойденным. Трехпроводное измерение сопротивления с использованием провода „GUARD”, устраняет влияние поверхностного тока утечки, связанного с загрязнением изоляции и, тем самым, повышает достоверность полученных результатов.

Измеритель определяет коэффициент абсорбции DAR и индекс поляризации PI. Он также показывает коэффициент диэлектрического разряда DD.

Прибор позволяет оценить качество изоляции путем задания измерительного напряжения нарастающего ступенчато (SV) или плавно (RT).

Метод SV показывает, что диэлектрик в хорошем состоянии обеспечит одинаковые результаты, независимо от приложенного напряжения.
Метод RT позволяет определить изоляционные свойства материала. Прибор плавно увеличивает измерительное напряжение, не подвергая объект так называемому электрическому шоку. Он регистрирует время и значение напряжения, при котором происходит электрический пробой изоляции.

Встроенные цифровые фильтры с временем усреднения 10, 30, 60, 100, 200 секунд гарантируют получение стабильных результатов измерений даже в зонах сильных электромагнитных помех.

Дожигание

Исключительно полезным решением является функция, позволяющая дожигать поврежденный объект. В случае кабеля с открытым доступом это упрощает визуальную идентификацию места повреждения. Для подземных кабелей метод заключается в „прослушивании” сейсмо-аккустических волн.

В особых условиях возникают циклические энергетические разряды. Благодаря использованию геофона можно будет очень точно определить место, где происходит такой разряд.

Дожигание также помогает обнаружить места преходящих замыканий (проявляющихся, например, во время дождя) при поддержке рефлектометрии, а в случае замыкания оболочки/возвратной жилы кабеля (то есть, замыкание на землю) - применяют метод, заключающийся в измерении падения напряжения (рамка A).

Автоматическая запись данных измерений

Прибор автоматически сохраняет результаты измерений. Количество точек автоматической записи зависит от того, сколько данных уже находится в основной памяти.

Анализ данных

Приложение для мобильных устройств Sonel MIC Mobile позволяет наблюдать результаты во время измерения. Приложение может создавать графики в реальном времени в различных конфигурациях. Это позволяет оценить состояние объекта уже во время испытания.

Особенно полезна опция дистанционного запуска и завершения измерения. Она позволяет управлять испытаниями удаленно, например, из другого помещения или салона автомобиля, при возникновении сложных для оператора климатических условий. С помощью GPS в телефоне можно узнать точные координты места измерения.

Благодаря мобильному приложению и программе Sonel Reader, пользователь может собирать ретроспективные данные и сравнивать их с текущими результатами, взятыми из обширной памяти измерителя. Такое решение позволяет составлять отчеты об измерениях, отслеживать процесс деградации изоляции и планировать ремонтные работы.

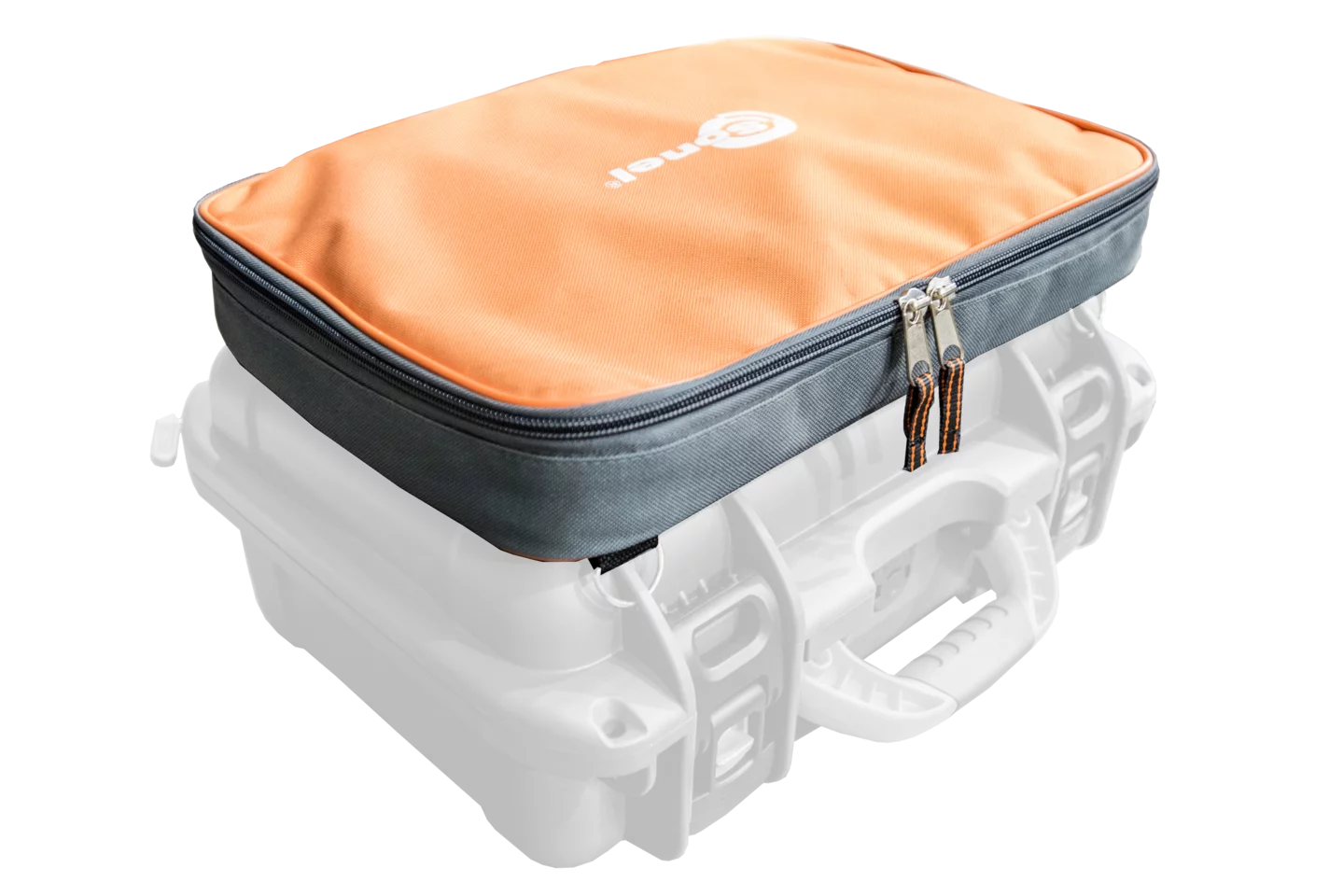

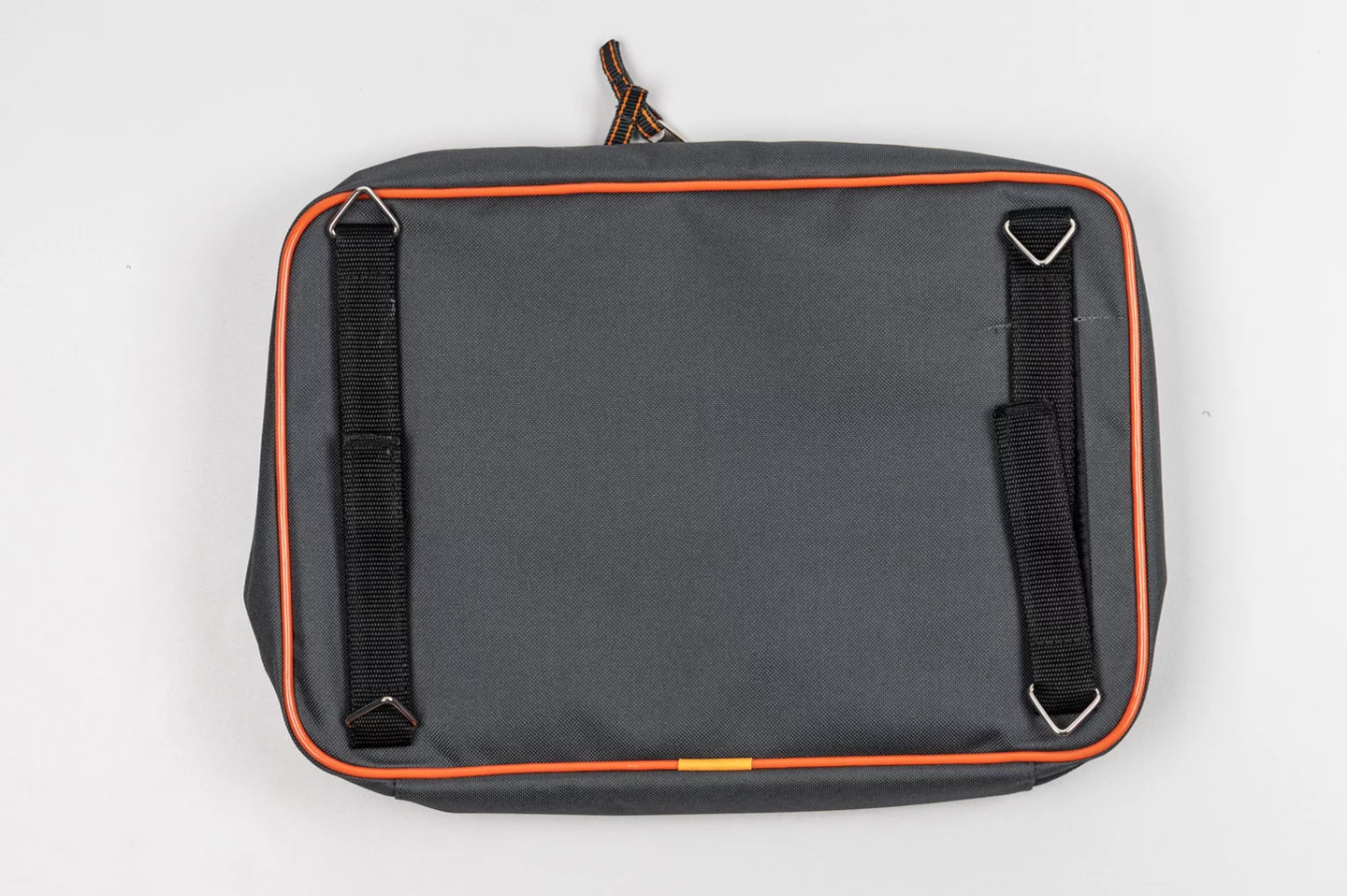

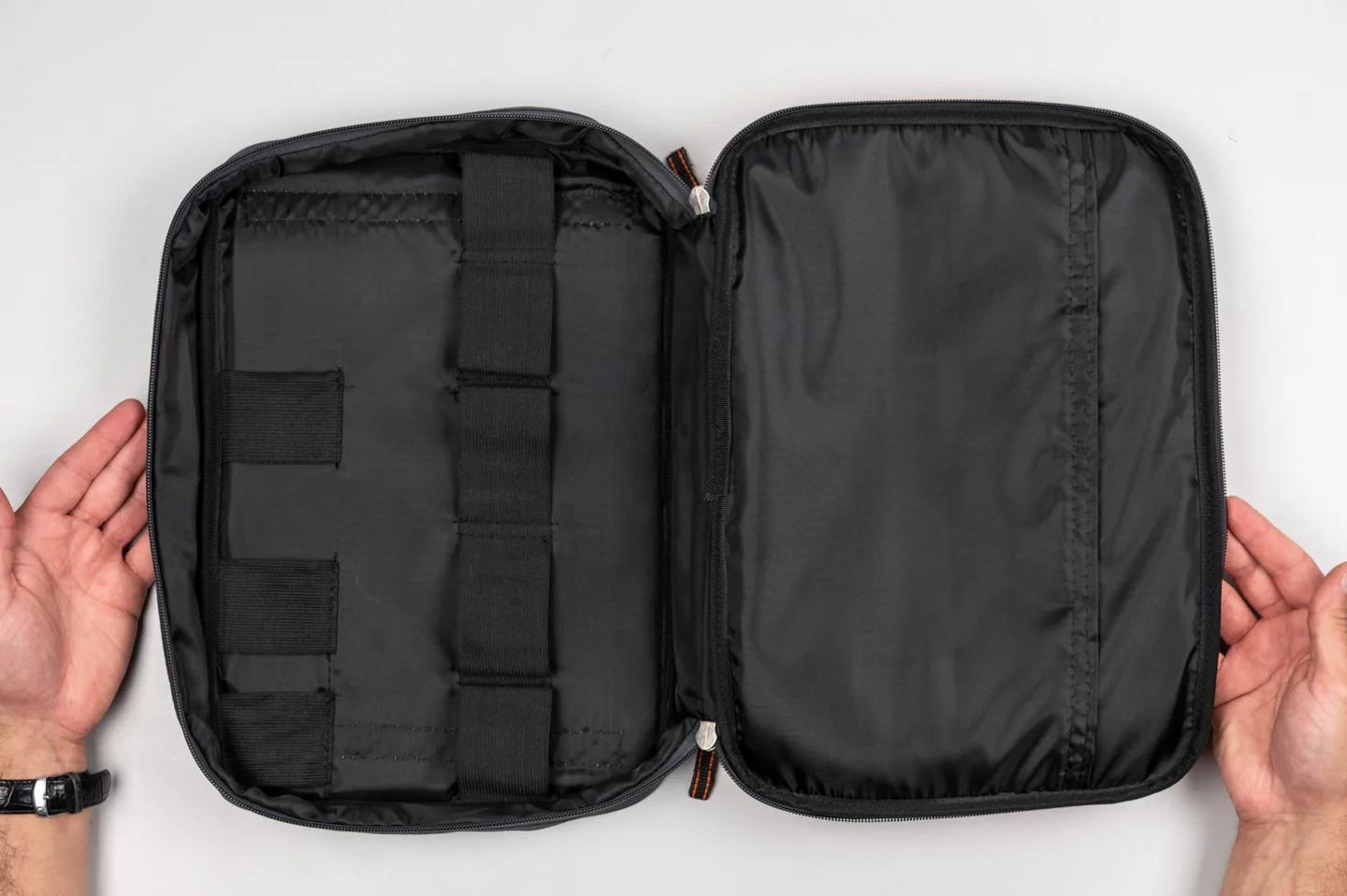

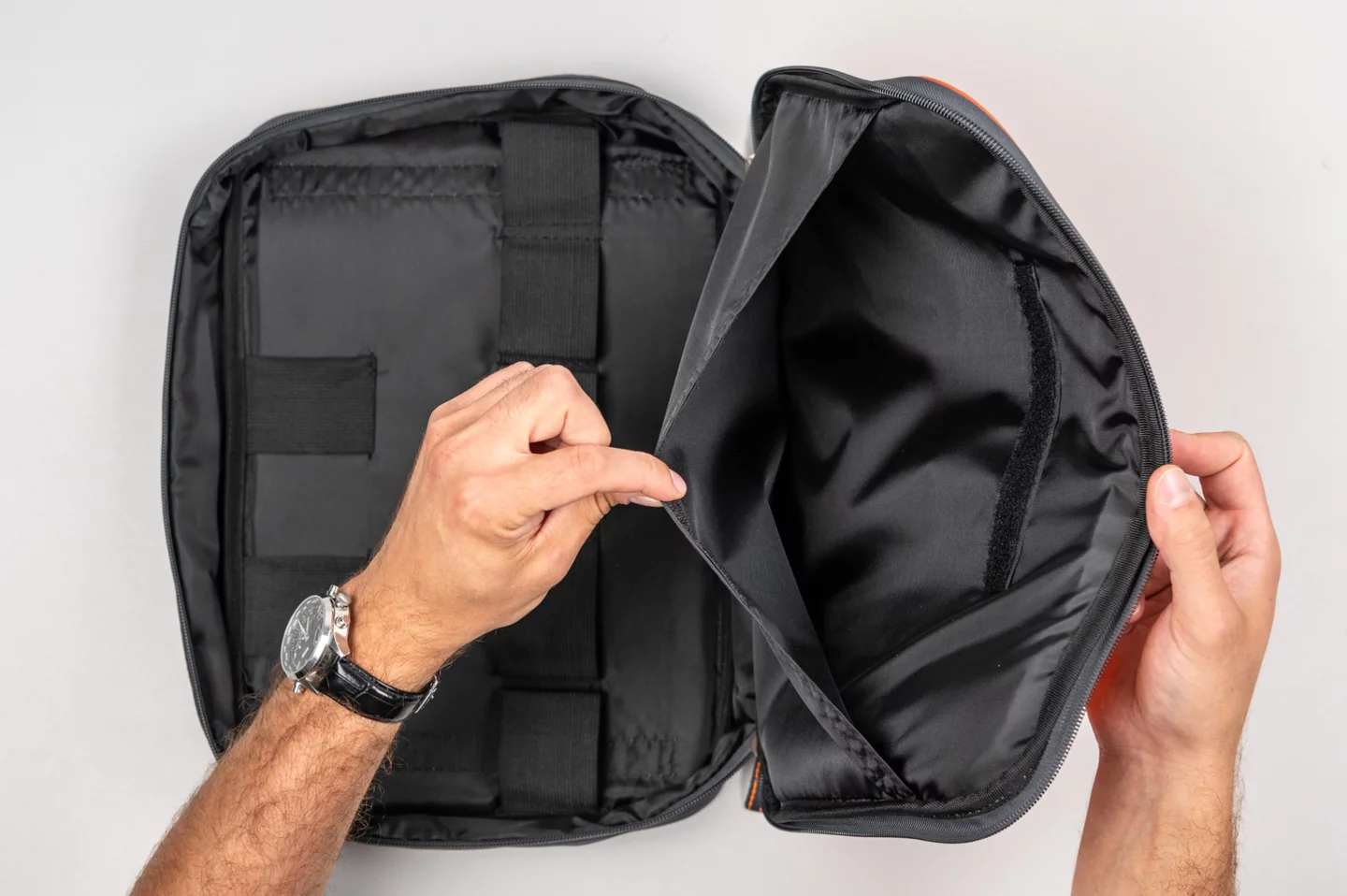

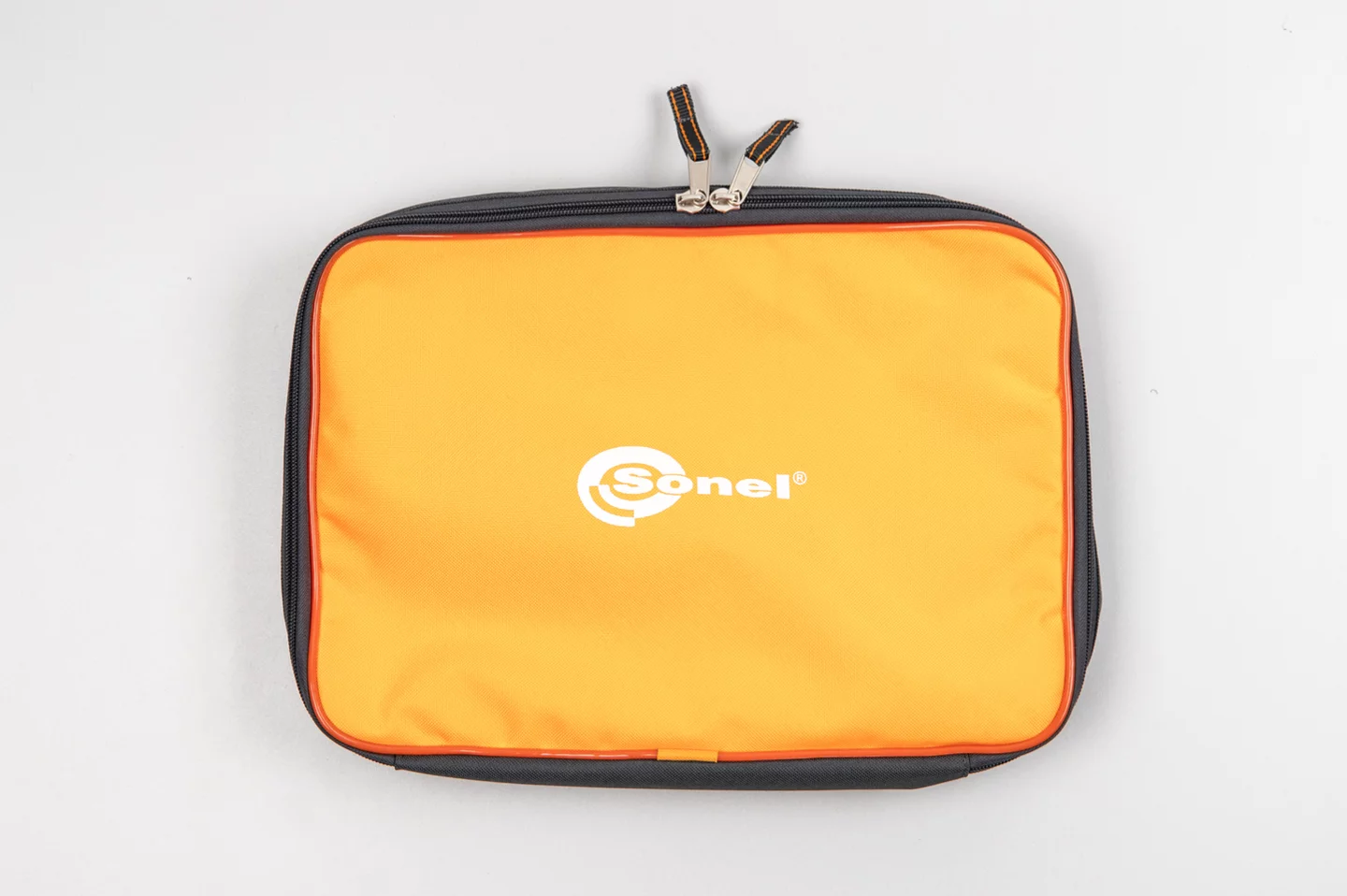

L-14 Futerał
