Тяжеловес в сильнотоковых измерениях

Сделай ставку на сильнотоковый измеритель импеданса петли короткого замыкания Sonel MZC-330S с производительной системой вентиляции для надежной и эффективной работы, без вынужденных простоев.

В случае многократных измерений импеданса петли короткого замыкания, некоторые измерительные приборы могут блокироваться. Эта проблема на затрагивает измеритель Sonel MZC-330S. Чтобы предотвратить блокировку, устройство оснащено специальной системой вентиляции с высокой эффективностью, которая позволяет значительно уменьшить время, необходимое для охлаждение резистора цепи короткого замыкания. Передовой сильнотоковый измеритель Sonel MZC-330S предоставляет соответствующий выбор для специалистов в области энергетики, электротехники, а также сфере электромонтажных работ и измерений. Прибор сочетает в себе обширные возможности измерения с высокой прочностью и устойчивостью к суровым условиям работы. Специально разработанная система вентиляции обеспечивает повышенную эффективность и позволяет значительно сократить время работы.

Возможности

Измерение очень малого импеданса петли короткого замыкания (с разрешением 0,1 мОм) током 130 A при 230 В; максимальное значение 300 A при 690 В.
Измерение током 24 A при 230 В, максимальное значение 27 A при 690 В, с разрешением 0,01 Ом.
Измерения в сетях с номинальным напряжением: 110/190 В, 115/200 В, 127/220 В, 220/380 В, 230/400 В, 240/415 В, 290/500 В и 400/690 В с частотой 45...65 Гц.
Возможность измерения в цепи замыкания: фаза-фаза, фаза-PE, фаза-N.
Автоматическое распознавание фазного и линейного напряжения при расчете тока короткого замыкания.
Возможность изменения длины измерительных проводов (метод 2p).
Метод 4p (четырехпроводный), без необходимости калибровки проводов (измерение с максимальным током до 300 A).
Измерение и отображение импеданса петли короткого замыкания: активного R_S и реактивного X_Sсопротивления.

Дополнительные характеристики

Измерение предполагаемого напряжение прикосновения или поражающего напряжения (с резистором 1 кОм).
Измерение переменного напряжения 0...750 В .
Измерение частоты 45,0...65,0 Гц.
Память на 990 результатов, подключение к ПК по USB и Bluetooth.
Питание от аккумулятора.

Там, где другие даже не пытаются

В непосредственной близости от трансформатора или на трансформаторных подстанциях, где в цепях используется защита от больших токов (плавкие вставки на несколько сотен ампер, выключатели с приводом), можно ожидать возникновения токов короткого замыкания порядка сотен килоампер. В таких сетях выполнение измерений импеданса петли короткого замыкания связано с необходимостью применения сильнотокового измерителя, позволяющего измерить значение Z_S на уровне единиц миллиом. Благодаря фирменному техническому решению с использованием компонентов, отсутствующих в коммерческом предложении (уникальный резистор в цепи короткого замыкания), Sonel предлагает измерительный прибор, идеально подходящий для таких требовательных условий.

Измерения без компромиссов

Доступные на рынке измерители импеданса петли короткого замыкания проводят измерения полупериодным, т.е. асимметричным током. Такое решение вносит переходную постоянную составляющую и составляющую постоянного тока, что не всегда соответствует линейному поведению трансформатора во время испытаний. Это, в свою очередь, влияет на точность полученных результатов.

Сильнотоковый измеритель MZC-330S проводит измерения симметричным током, т.е. за полный период - все благодаря усовершенствованной конструкции измерительной системы, а также цепи короткого замыкания.

Применение

Прибор находит применение при измерениях в сети с номинальным напряжением:

до 750 В где ожидаемый ток короткого замыкания может достигать 95,8 кA согласно стандарту PN-EN 61557.

Эти параметры делают прибор идеальным для контрольно-измерительных испытаний на ветряных электростанциях, высокоскоростной железной дороге или на объектах, принадлежащих или контролируемых энергетическими компаниями.

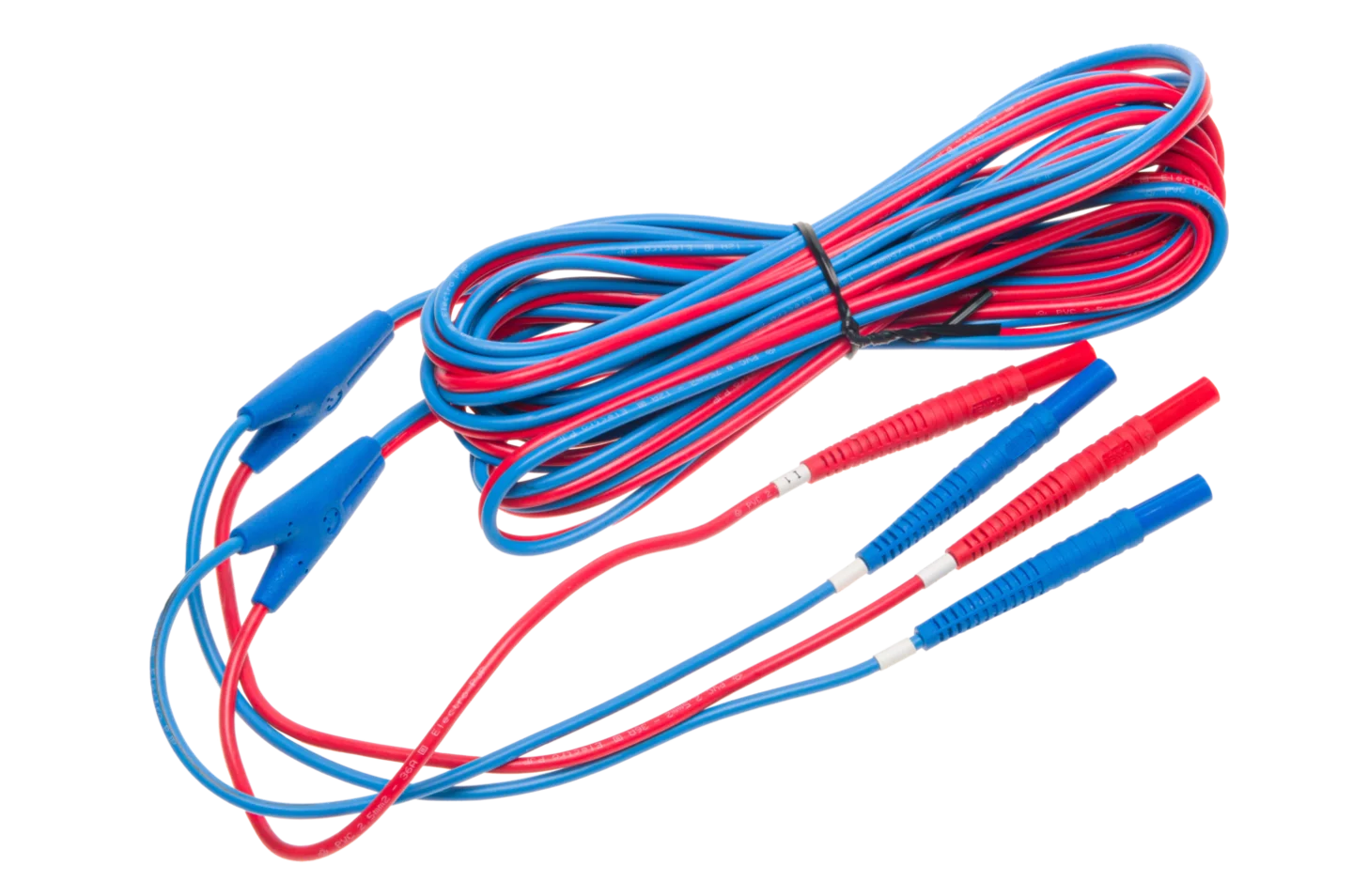

2-core test lead 6 m (10 /25 A) U1/ I1
