Mediciones avanzadas de sistemas fotovoltaicos

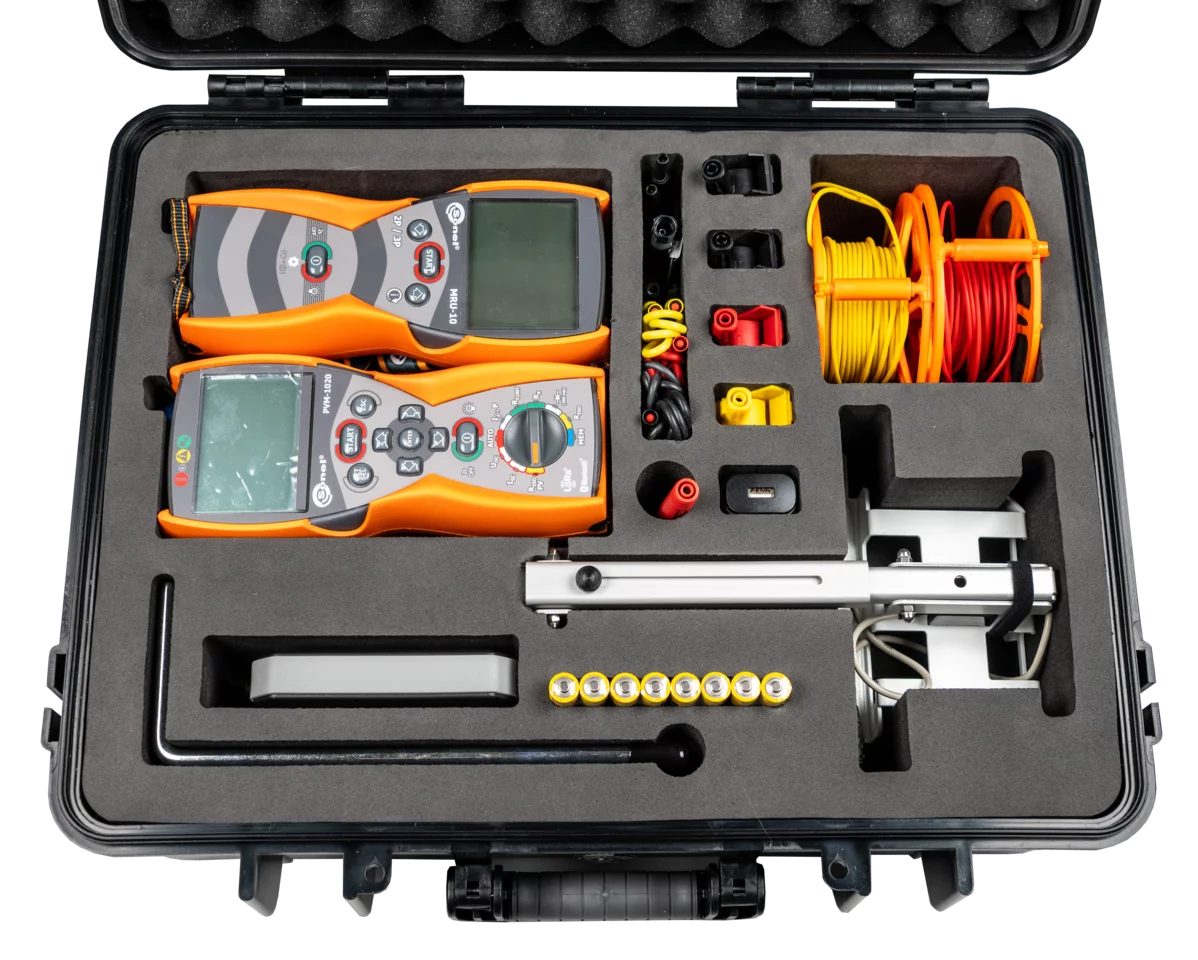

Un conjunto de medidores con accesorios. El juego incluye:

Características únicas

PVM-1020 | Permite realizar mediciones de categoría 1 según la norma IEC 62446-1.
PVM-1020 | Permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891 gracias a la cooperación con el medidor de radiación solar y de temperatura IRM-1.
IRM-1 | Medición de radiación solar y temperatura.
IRM-1 | Interfaz LoRa para la comunicación con un medidor maestro: ¡alcance mucho mayor que el de Bluetooth!
MRU-10 | Medición de resistencia de puesta a tierra de sistemas fotovoltaicos mediante el método de 3 polos.
KT-256F | Diagnóstico por infrarrojos.

PVM-1020

Medidor para instalaciones fotovoltaicas

Características

Permite realizar mediciones de categoría 1 según la norma IEC 62446-1.
Modo AUTO que realiza una secuencia de mediciones después de presionar una vez el botón START.
Permite la conversión de parámetros en condiciones STC de acuerdo con la norma IEC 60891 gracias a la cooperación con el medidor de radiación solar y de temperatura IRM-1.
Función reSYNC – finalización automática de resultados con parámetros ambientales y su conversión a condiciones STC después de restablecer la conexión con IRM-1.
La interfaz de radio LoRa incorporada garantiza la cooperación con el medidor IRM-1 en largas distancias.
Módulo Bluetooth incorporado para comunicación con el ordenador.
Gran memoria de medición: 100 objetos con 40 celdas cada uno.
Pantalla y botones iluminados.

Parámetros medidos

La tensión de circuito abierto del panel fotovoltaico o la cadena de hasta 1000 V DC.
Tensión RMS de la red AC hasta 600 V con la medición de frecuencia.
Corriente de cortocircuito del panel fotovoltaico o la cadena de hasta 20 A DC.
Resistencia de aislamiento de paneles fotovoltaicos: tensión de medición 250, 500 o 1000 V, la medición simultánea de dos valores R_ISO+ y R_ISO-.
Resistencia de aislamiento de circuitos de AC: tensión de medición 250, 500 o 1000 V.
Resistencia de los conductores de protección y compensación con la corriente de ±200 mA. Medición de resistencia con corriente baja, señalización sonora y visual.
Medición de la corriente de funcionamiento de paneles fotovoltaicos y la corriente AC, todo con pinzas externas.
Medición de potencia de AC/DC.
Prueba de diodos con la corriente de 200 mA, detección automática de polaridad. Prueba de diodos de bloqueo de 1000 V DC.

IRM-1

Medidor de radiación solar y temperatura

Características

Medición de radiación solar y temperatura.
Interfaz LoRa para la comunicación con un medidor maestro: ¡alcance mucho mayor que el de Bluetooth!
Sincronización automática de datos con un medidor maestro con función reSYNC.
Brújula y sensor de inclinación integrados.
Un registrador incorporado que se puede utilizar para registrar la radiación solar antes de construir la instalación fotovoltaica, así como para medir el sombreado de instalaciones existentes.
Gran memoria de mediciones: 999 celdas de memoria caché y 5000 registros del registrador hasta que se llene la memoria (registro de una sola vez) con posibilidad de sobrescribir (registro continuo).

Parámetros medidos

MRU-10

Medidor de resistencia de puesta a tierra

Medición de la resistencia de toma de tierra

Características

KT-256F

Cámara termográfica

Características

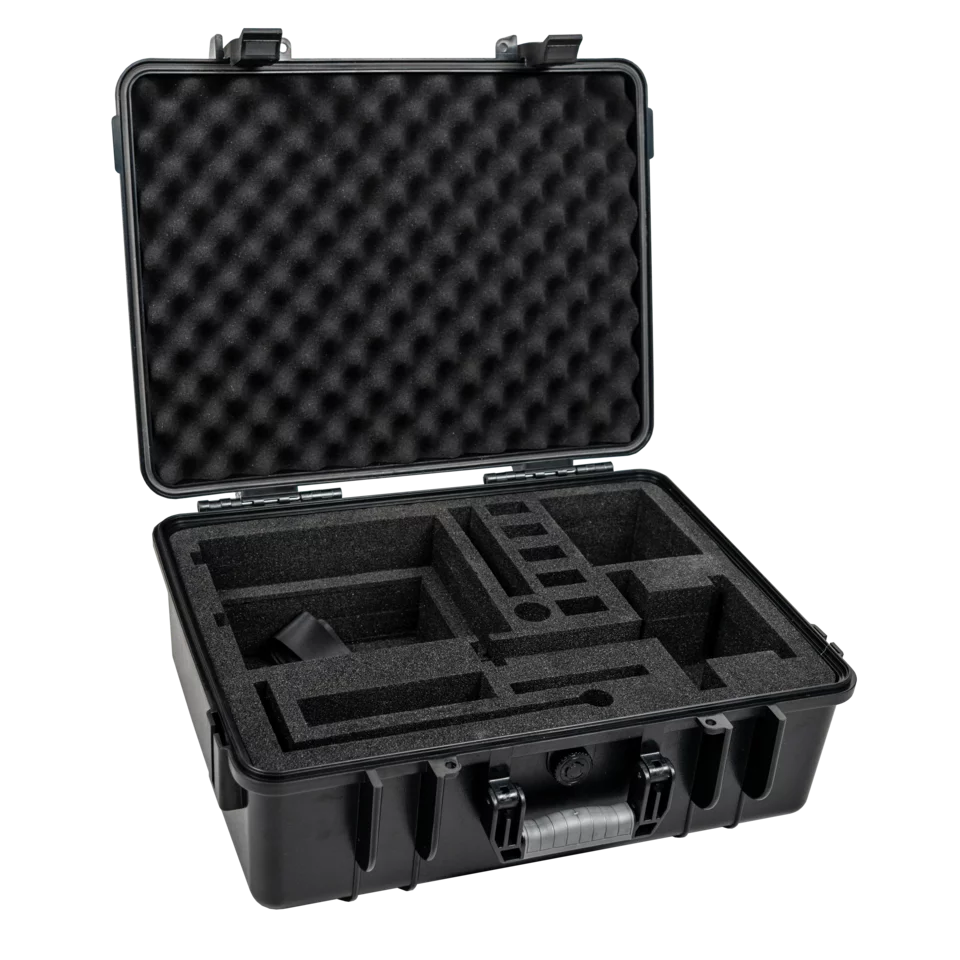

XL-14 Hard carrying case

Opis
